E960B激光孔同心度測量儀
  • E960B激光孔同心度測量儀
  • E960B激光孔同心度測量儀
  • E960B激光孔同心度測量儀
  • E960B激光孔同心度測量儀
  • E960B激光孔同心度測量儀
  • E960B激光孔同心度測量儀

E960B激光孔同心度測量儀

所屬:幾何測量系統

服務項目:圖片 價格 設計 報價 說明書

瀏覽:3608

產品描述性能指標配置

     E960B是測量孔的完美測量系統,憑借無線探測器和多功能支架,使同心度測量更加簡單方便。采用點激光PSD技術,有效測量距離為40m,精度為0.001mm,標配產品可測量直線度及孔同心度,增加配件可擴展更多測量,IP67的設計。 ? 測量全孔和半孔 ? 多點測量 ? 橢圓度測量 ? 適合計算波紋(短和長),應用于往復式壓縮機曲軸孔、十字滑道同心度測量,透平機隔板同心度測量。

一、  儀器基本測量功能
  往復式壓縮機曲軸孔、十字滑道同心度測量
   透平機隔板同心度測量
   含有一點法、二點法、三點法直線度測量程序
  含有四點法同心度測量程序(與拉鋼絲測量一樣)
  含有多點測量程序(能測量孔的橢圓度)
  含有軸對中測量程序,可以升級做軸對中
二、激光發射器和接收器
  HUB+3爪卡盤裝置有三個帶磁力的剛性支撐桿,直接安裝在設備的孔上,可以迅速完成安裝,通過調整激光的上下、左右的位移和角度,使激光快速對準孔系中心

   接收器含有自定心裝置,能快速準確測量隔板同心度

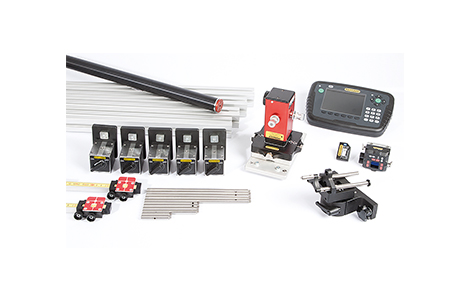

三、主要配置清單
     主機顯示器E51
    激光探測器E7
    激光發射器D75
    激光發射器安裝工裝
   藍牙
    同心度自定心安裝工裝
    壓縮機孔探測器安裝工裝








1. 接收器和顯示器

測量精度:0.001mm

測量距離:40m

操作界面:彩屏,中文

連接方式:藍牙

能存儲和打印

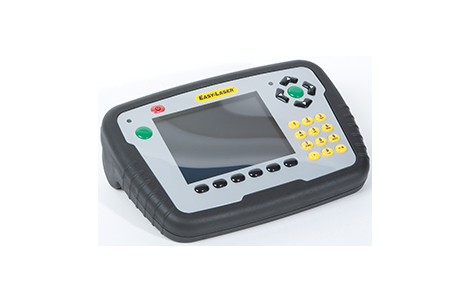

2. 主機顯示單元E51:

類型:VGA  5.7”彩色屏幕,中文界面

顯示精度:0.001mm

電源管理:無間斷電源管理系統

內置電池:大容量鋰離子充電電池

工作溫度:-10 ~ 50

接口:USB電纜接口

無線連接:ClassI藍牙連接技術

存儲:大于10000條測量數據

輔助功能:計算器,單位轉換器

防護等級:IP Class 65

制作材料:氧化鋁/ABS工程塑料

篩選器:030級任選(消除測量環境影響,保證測量數據的重復性)

3. 藍牙單元

 無線連接:ClassI藍牙連接技術

 工作溫度:-10~50

 防護等級:IP66IP67

 外殼材料:ABS

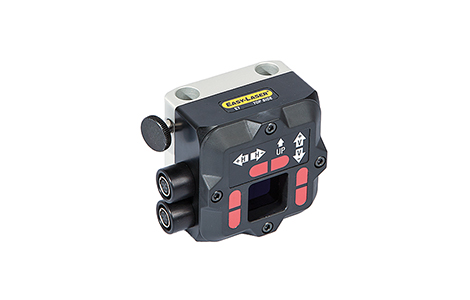

4. 同心度測量探測器E7

 接收器類型:雙軸PSD 20×20mm

 測量精度:0.001mm

 測量誤差:±1%

 傾角計精度:0.1°

 溫度傳感器:±1

 工作溫度:-10~50

 防護等級:IP66IP67

 內置電池:鋰電池

 材質:鋁合金

5. 激光發射器D75:

制作材料:氧化鋁

激光類型:半導體激光器

激光波長:635670nm,紅色可見光

激光安全等級:2級

激光輸出功率:<1mW

激光束直徑:6mm

測量距離: 40

電池供電: 連續使用 24小時





序號

儀器名稱

單位

數量

1

D75激光發射器(含Hub)

臺

1

2

E7探測器

個

1

3

E51主機顯示單元

個

1

4

藍牙單元

個

1

5

2米的電纜

1

6

5米的電纜

1

7

發射器三爪定位支架

臺

1

8

探測器自定心支架(含2個磁座)

個

1

9

探測器滑塊支架(大/中/小)

1

10

長量程支架

個

1

11

中心定位靶

個

2

12

5米卷尺

1

13

USB記憶棒

個

1

14

USB電纜

1

15

電池充電器

個

1

16

使用手冊

1

17

便攜工具箱

個

1
